Quản trị mạng Quốc tế: Thiết Lập Hệ thống Mạng cho Doanh Nghiệp vừa và nhỏ

1. Thiết Lập Hệ thống Mạng cho Doanh Nghiệp vừa và nhỏ

I. Mô hình:

II. Giới Thiệu:

- Giải pháp dùng cho Doanh nghiệp nhỏ với các yêu cầu cơ bản như :

+ Chia sẻ dữ liệu, chia sẻ máy in

+ Truy cập Internet với 1 đường truyền ADSL

- Mô hình dùng mạng WorkGroup. Các máy User dùng Windows XP, các máy cung cấp tài nguyên (Files, Printer ) dùng Windows Server 2k3 với các bước thực hiện :

+ Đặt IP cho các máy

+ Cấu hình Router ADSL

+ Cấu hình File server

+ Cấu hình Print server

III- CÁC BƯƠC TRIỂN KHAI

- Mô hình dùng mạng WorkGroup. Các máy User dùng Windows XP, các máy cung cấp tài nguyên (Files, Printer ) dùng Windows Server 2k3 với các bước thực hiện :

· Đặt IP cho các máy

· Cấu hình Router ADSL

· Cấu hình File server

· Cấu hình Print server

IV- TRIỂN KHAI CHI TIẾT

Đặt IP cho các máy

- Chuẩn bị: 1 máy Windows Server 2003 (PC01) và 1 máy Windows XP (PC02)

- Thông số IP của các máy như sau:

	PC01	PC02
IP address	192.168.1.2	192.168.1.3
Subnet mask	255.255.255.0	255.255.255.0
Default gateway	192.168.1.1	192.168.1.1
Preferred DNS	203.113.131.1	203.113.131.1

- Click phải lan > Properties

- Chọn Internet Protocol (TCP/IP) > Properties

- Nhập thông số IP như hình vẽ > OK > OK

- Các máy còn lại > Thực hiện tương tự

Cấu hình Router ADSL

- Thực hiện tại máy bất kỳ > Trong bài Lab này, tôi thực hiện tại PC02 > Reset thiết bị Router ADSL > Kiểm tra đường truyền với Router (IP mặc định của Router là 192.168.1.1) > Bảo đảm phải liên lạc được với Router

- Mở Internet Explorer (IE) > Nhập 192.168.1.1 > Go

- Nhập username và password của Router > OK

- Chọn tab Quick Start > RUN WIZARD

- Màn hình Quick Start > Next

- Màn hình Quick Start – Password > Nhập password mới > Next

- Màn hình Quick Start – Time Zone > Chọn GMT+07:00 > Next

- Màn hình Quick Start – ISP Connection Type > Chọn PPPoE/PPPoA > Next

- Màn hình Quick Start – PPPoE/PPPoA > Nhập thông tin như hình vẽ > Next

- Màn hình Quick Start Complete > Next > Close

- Tab Status > Quan sát đã nhận IP Public do ISP cấp

- Mở IE > Nhập google.com.vn > Quan sát đã truy cập web thành công

Cấu hình File server (thực hiện tại PC01)

- Tạo các group BanGiamDoc, KeToan, NhanSu

- Tạo các user TPKeToan, kt1, kt2, TPNhanSu, ns1, ns2

- Add các user TPKeToan, kt1 và kt2 vào group KeToan

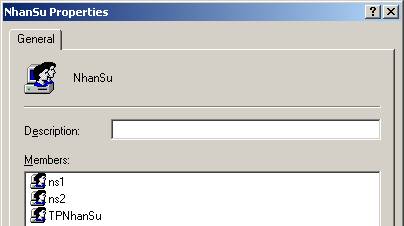

- Add các user TPNhanSu, ns1 và ns2 vào group NhanSu

- Tạo cây thư mục như hình vẽ

a. Share folder Data

- Click phải Data > Properties

- Tab Sharing > Chọn Share this folder > Chọn Permissions

- Chọn Full Control tại cột Allow > OK > OK

b. Hồ sơ của phòng ban nào thì phòng ban đó quản lý

- Màn hình Data Properties > Tab Security > Chọn Advanced

- Màn hình Advanced Security Settings for Data > Gỡ dấu check All inheritable permissions from … defined here >

- Màn hình Security > Chọn Copy > Chọn OK

- Trong ACL > Chọn Users (HOUSE\Users) > Remove

- Quan sát kết quả > Chọn Add

- Add các group NhanSu và KeToan > OK

- Quan sát kết quả > OK

- Click phải folder Chung > Properties

- Tab Security > Chọn group KeToan > Chọn Modify tại cột Allow

- Tab Security > Chọn group NhanSu > Chọn Modify tại cột Allow > OK

- Màn hình Security > Yes > OK

- Click phải folder NhanSu > Properties > Tab Security > Chọn group NhanSu > Chọn Modify tại cột Allow

- Kiểm tra (thực hiện tại PC02) > Start > Run > Nhập \\192.168.1.2 > OK

- Nhập username và password (vd: kt1 / 123) > OK

- Trong folder Data > Mở file t1.txt > Nhập nội dung tùy ý

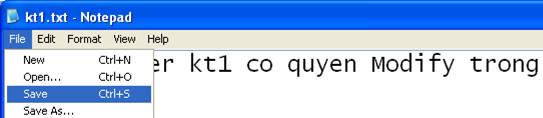

- Chọn menu File > Save

- Màn hình cảnh báo > OK

- Trong folder Data > Click phải > New > Folder

- Màn hình cảnh báo > OK

- Trong folder Chung > Click phải New > Folder > Đặt tên là kt1

- Trong folder KeToan > Click phải New > Text Document

- Nhập nội dung tùy ý > Chọn menu File > Save

- Trong folder Data > Click phải folder NhanSu > Open

- Màn hình thông báo lỗi > OK

c. Các user chỉ có thể xóa tài nguyên do chính mình tạo ra

- Thực hiện tại PC01 > Click phải folder NhanSu > Chọn Properties

- Màn hình NhanSu Properties > Chọn Advanced

- Màn hình Advanced Security Settings for NhanSu > Chọn NhanSu > Edit

- Gỡ dấu check Delete Subfolders and File và Delete tại cột Allow > Check vào ô Apply these permissions to objects and/or containers within this container only > OK > OK > OK
